HOUSING, URBAN POVERTY AND INFRASTRUCTURE



         The building blocks are designed in four different layouts:

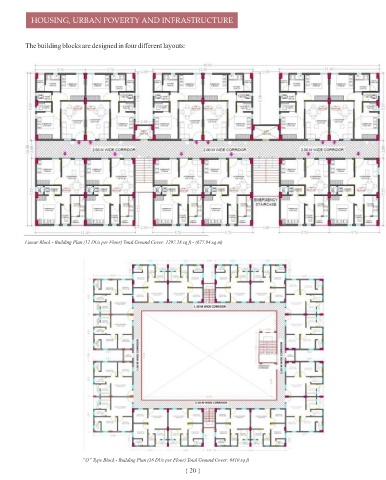

         Linear Block - Building Plan (12 DUs per Floor) Total Ground Cover: 1297.28 sq ft - (677.94 sq m)

                                                                                                                                                    “U” Type Block - Building Plan (12 DUs per Floor) Total Ground Cover: 6712 sq ft




































                                                                                                                               “L” Type Block - Building Plan (13 DUs per Floor) Total Ground Cover: 6681.96 sq ft
                          “O” Type Block - Building Plan (16 DUs per Floor) Total Ground Cover: 6810 sq ft
